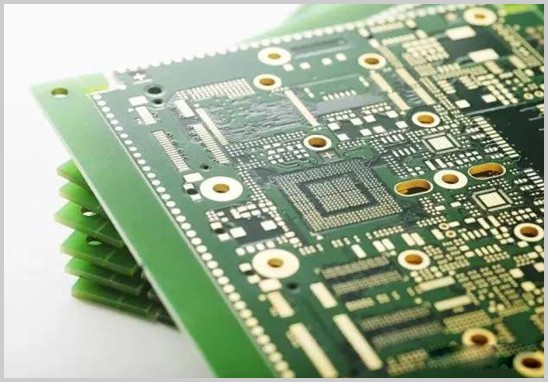

在現代電子設備的核心地帶，印刷電路板（PCB）扮演著至關重要的角色。它不僅是電子元器件之間的物理支撐平臺，更是電流流通的高速公路，確保信號在各個元件間高效、準確地傳遞。對于創新者、工程師及小型企業而言，小批量PCB加工成為快速驗證設計、原型制作乃至初期市場測試的不二選擇。
深圳宏力捷電子作為專業PCB制板廠家，專注于單雙面PCB電路板、多層線路板的快速打樣與中小批量制造，提供1-14層PCB打樣、阻抗板、HDI、厚銅、電金、樹脂塞孔等特殊工藝PCB板的生產服務。本文將詳細介紹小批量電路板加工的制作方法。
1. 設計與準備階段
- 設計軟件選擇
一切始于精準的設計。常用的PCB設計軟件有Altium Designer、Eagle、KiCad等，這些軟件提供從原理圖設計到布線、布局的全方位解決方案。選擇合適的軟件，根據項目需求繪制電路原理圖，并進行PCB布局布線。
- 設計規則檢查（DRC）
完成初步設計后，利用軟件內置的DRC功能檢查設計是否符合生產要求，包括最小線寬、間距、鉆孔尺寸等，確保設計的可制造性。這一步驟是防止后期生產過程中出現問題的關鍵環節。
2. 文件輸出與優化
- Gerber文件生成
Gerber文件是行業標準的PCB制造數據格式，包含了電路板每一層的詳細信息。確保生成完整的Gerber文件包，包括頂層、底層、阻焊層、絲印層等，以及鉆孔數據和裝配圖。
- 文件審查與優化
在提交生產前，仔細審查Gerber文件，避免設計錯誤。同時，考慮對設計進行適當優化，比如增加測試點、優化走線以減少干擾等，以提高電路板的性能和可測試性。
3. 選擇制造商與下單
- 制造商評估
選擇信譽良好、經驗豐富的PCB制造商至關重要。評估制造商的加工能力（如層數、材料、特殊工藝）、交貨周期、價格以及客戶服務等因素。
- 下單與溝通
上傳Gerber文件至制造商平臺，明確板材類型（如FR-4）、表面處理（如鍍金、噴錫）、數量及任何特殊要求。保持與制造商的有效溝通，確認所有細節無誤。
4. 加工制造流程
- 材料準備與裁切
根據訂單需求，選取合適的基材進行裁切，為后續工序做準備。確保所選材料符合設計要求和質量標準。
- 銅箔層處理
通過光繪或直接成像技術，將設計圖案轉移到銅箔層上，隨后通過蝕刻去除多余銅材，留下所需的電路軌跡。此步驟決定了電路的精確度和完整性。
- 打孔與連接
對電路板進行鉆孔，根據設計需要進行通孔或盲埋孔處理。隨后通過電鍍或化學鍍鎳金等工藝保證孔壁導電性。這一步驟確保了不同層之間的電氣連接。
- 表面處理
根據設計要求進行表面處理，如OSP（有機保焊劑）、HASL（熱風整平）、ENIG（化學鎳金）等，以保護電路板并提高焊接性能。這一步驟對電路板的耐用性和焊接性能至關重要。
- 阻焊與絲印
涂覆阻焊油墨，保護電路免受環境影響，并通過絲網印刷技術添加標識和元器件位置標記。這一步驟確保了電路板的可維護性和可操作性。
5. 質量檢測與交付
- 檢測與測試
利用AOI（自動光學檢測）、飛針測試等手段，對每一塊PCB進行全面質量檢查，確保電氣性能和外觀符合標準。嚴格的質量檢測是保證最終產品質量的關鍵。
- 包裝與發貨
通過嚴格的質量篩選后，電路板被精心包裝，以防止運輸過程中的損壞，并按照約定時間發貨至客戶手中。確保產品在運輸過程中完好無損。
結論
小批量PCB加工不僅僅是技術與工藝的融合，更是創意與實現之間的橋梁。掌握上述要點，不僅可以有效提升設計的實現效率，還能確保產品質量，助力您的電子產品從概念走向市場。在這個數字化與智能化并進的時代，精準而高效的PCB加工服務正為創新者們鋪就一條通往成功的快車道。深圳宏力捷電子將繼續致力于提供高精度、高品質的PCB產品，為客戶創造更大的價值。
