PCBA電路板設計完以后需要上SMT貼片加工流水線，在貼片這個環節需要在電路板上貼上元器件，每個SMT加工廠都會根據流水線的加工要求，規定電路板最合適的尺寸要求，如果尺寸太小或者太大，流水線上固定電路板的工裝就無法固定。如果電路板本身尺寸小于工廠給的尺寸，則需要把電路板拼板。

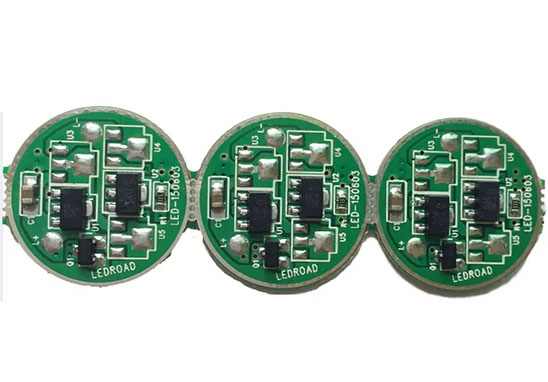

拼板顧名思義就是要把單個的電路板拼成一整塊，無論對于高速貼片機還是對于波峰焊，拼版都能顯著提高生產效率，只有些許影響，就是當最后貼裝完成之后的pcba分板，如果元件比較密集或者邊距很窄，分板就會有些麻煩。
那么PCBA拼板做SMT貼片加工如何設置呢？接下來深圳PCBA加工廠家-宏力捷電子將跟大家詳細描述拼板的處理方法。
假設：現在生產的電路板為4*3拼板，那么可以按照如下步驟進行設置：
1、按照之前的步驟，吸嘴排序之后，需要將余下的電路板陣列化，陣列設置在“基板”選項卡界面，首先輸入拼板的“X數量”和“Y數量”。
2、然后單擊“設置陣列點”按鈕，進行陣列標志點的設置。要注意一一對應關系，通過移動X、Y軸，分別找到對應的四個點，確認無誤后單擊“保存”按鈕進行保存。
3、返回到“貼裝”選項卡界面，全選所有元件，單擊“添加陣列”按鈕，添加完畢之后，單擊“保存”按鈕。
這是最常見的PCBA拼板進行SMT加工的編程設定，當我們在大規模生產的情況下，就需要根據客戶和生產設備的實際加工能力來綜合評估。
